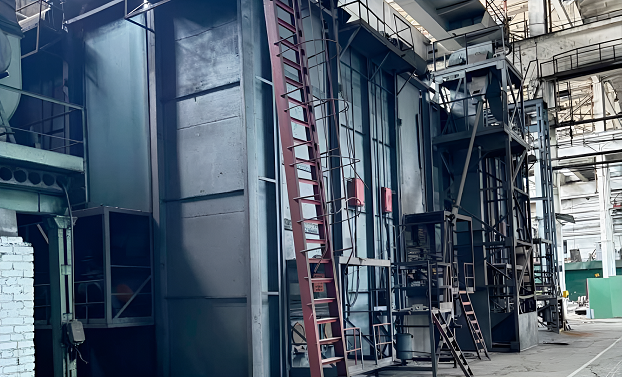

Дробеструйная камера

Дробеструйная камера

Габариты внутренней полости:

• Ширина: до 4 000 мм
• Высота: до 7 000 мм
• Длина: до 12 000 мм

Такая камера способна обрабатывать очень крупные детали — например, секции судов, балки мостов, корпуса вагонов, трубы большого диаметра, металлоконструкции нефтегазовых платформ.

Назначение

Дробеструйная (или пескоструйная) камера применяется для:

• Очистки поверхности от окалины, ржавчины, старой краски, грязи
• Упрочнения поверхности (дробеструйное упрочнение)
• Создания профиля "anchor pattern" (шероховатости) перед нанесением ЛКМ
• Подготовки под сварку и контроль качества

Соответствует стандартам: ISO 8501-1, Sa 2.5 – Sa 3, NACE No. 1/SSPC-SP 10

Основные компоненты дробеструйной камеры:

Камера (корпус)	Сварная конструкция из стали, обшита листами с абразивостойким покрытием (например, марганцовистая сталь)
Система подачи абразива	Механизированная (лотки, элеваторы, питатели)
Турбины / сопла	От 4 до 12 шт., в зависимости от производительности
Система рекуперации абразива	Циклон + воздушный сепаратор (для очистки и повторного использования дроби)
Вентиляционная система	Мощная вытяжка с фильтрами (картриджные, рукавные)
Освещение	Взрывозащищённое, внутри камеры
Роликовый стол / рольганг	Для перемещения деталей (опционально)
Пульт управления	ЧПУ или ручное управление, контроль за работой турбин, абразива, вентиляции

Режимы работы:

• Ручная обработка: оператор с пистолетом (в защитном костюме)
• Полуавтоматическая: пистолет на манипуляторе
• Автоматическая: с ЧПУ, программное управление движением детали и турбин

Современные камеры оснащаются системой ЧПУ, что позволяет автоматизировать процесс и контролировать качество.

Преимущества такой камеры:

• Возможность обработки габаритных и тяжёлых изделий
• Высокая степень очистки (до Sa 3 — сквозная металлическая поверхность)
• Экономия абразива за счёт полной рекуперации
• Подходит для серийного и единичного производства
• Интеграция с системами контроля качества (визуальный контроль, замер профиля)

Области применения:

• Судостроение и судоремонт
• Нефтегазовые компании (трубопроводы, платформы)
• Энергетика (котлы, резервуары, турбины)
• Мостостроение
• Железнодорожное машиностроение
• Производство сосудов высокого давления

Примеры деталей:

• Секции корпуса судна
• Обечайки диаметром до 3,5 м
• Балки пролётных строений
• Коллекторы и трубные решётки
• Каркасы модульных установок

Требования к эксплуатации:

• Фундамент: ровный, усиленный (особенно при установке рольгангов)
• Электроснабжение: мощное (до 500–800 кВт суммарно)
• Вентиляционное помещение: с фильтрацией воздуха
• Система пылеудаления: обязательна
• Персонал: обученный оператор, технолог, служба охраны труда

Экологические и безопасные аспекты:

• Все выбросы проходят многоступенчатую фильтрацию
• Использование стальной дроби (не кварца!) — исключает риск силикоза
• Автоматизация снижает участие человека в процессе
• Камера герметична — нет выброса пыли в цех

Дробеструйная камера размером 4×7×12 метров — это крупногабаритное промышленное решение для подготовки поверхности тяжёлых и длинномерных металлоконструкций.
Она обеспечивает высокое качество очистки, экономию материалов и соответствие международным стандартам по подготовке поверхности.
