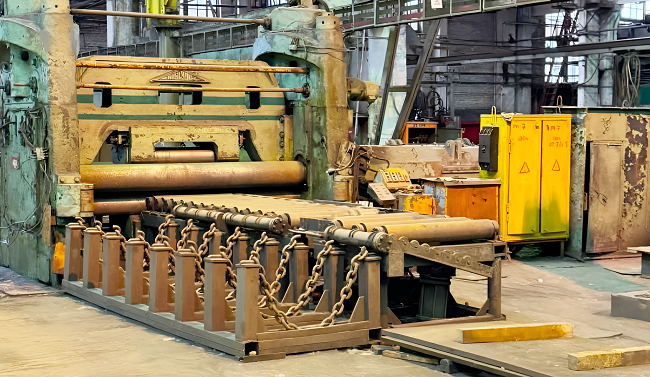

Семивалковая листоправильная машина

Семивалковая листоправильная машина

Максимальная толщина листа: до 30 мм

Такие машины используются после резки (гильотина, плазма, газовая резка), сварки или штамповки, когда металл теряет плоскостность. Правильная машина возвращает листу идеальную плоскость за счёт многократного изгиба между валками.

Принцип работы

Семивалковая машина имеет 7 валков:

• 4 верхних (регулируемых по высоте)
• 3 нижних (неподвижных или частично регулируемых)

Процесс правки:

1. Лист подаётся между валками.
2. Верхние валки поэтапно опускаются, создавая изгиб противоположный деформации.
3. По мере продвижения листа происходит многократный попеременный изгиб.
4. Остаточные напряжения снимаются, лист становится плоским и ровным.

Особенно важно перед сваркой, механической обработкой или покраской.

Ключевые технические характеристики (пример):

Макс. толщина листа	30 мм(сталь S275/S355)
Мин. толщина	3–6 мм (зависит от модели)
Макс. ширина листа	2 000 – 4 000 мм (часто 3 000 мм)
Диаметр валков	180 – 300 мм
Количество валков	7 (4 верхних + 3 нижних)
Расположение валков	Симметричное или асимметричное
Привод	Гидравлический или электромеханический
Усилие правки	До 1 000+ тонн суммарного усилия
Скорость подачи	2 – 10 м/мин (регулируемая)
Управление	ЧПУ (Siemens, Fanuc) или ручное
Точность плоскостности	≤ 0,5 мм на метр длины

Преимущества семивалковой схемы:

Высокая производительность	Полная правка за один проход
Широкий диапазон толщин	От 3 до 30 мм без перенастройки
Лучшая плоскостность	Больше точек изгиба → выше качество
Автоматическая регулировка	На станках с ЧПУ — задание параметров по таблице
Подходит для тяжёлых сталей	Включая низколегированные и ударопрочные марки

Области применения:

• Судостроение (корпусные листы)
• Производство сосудов высокого давления
• Энергетика (турбины, котлы)
• Машиностроение (базовые плиты, рамы)
• Нефтегазовое оборудование
• Мостостроение

Почему именно 7 валков?

• 3–5 валков — для тонких листов (до 10 мм)
• 7 и более — для толстых листов >15–20 мм
• Чем больше валков — тем плавнее переход изгиба и выше качество правки

Конструктивные особенности:

• Жёсткая сварная или литая станина
• Подшипники скольжения или качения повышенной грузоподъёмности
• Система смазки валков (автоматическая)
• Защитные кожухи и системы безопасности
• Возможна интеграция с рольгангами и автоматической подачей

Примеры материалов:

Углеродистая сталь (Ст3, 20, 45)	до 30 мм
Низколегированная сталь (09Г2С, 16ГС)	до 25–28 мм
Нержавеющая сталь (12Х18Н10Т)	до 16–20 мм
Алюминий / медь	до 40–50 мм (меньшее усилие)

Требования к эксплуатации:

• Электропитание: 380 В / 660 В, 3-фазное
• Гидравлическая система (если есть)
• Регулярная смазка и осмотр валков
• Контроль параллельности и зазоров
• Обученный оператор

Семивалковая листоправильная машина с возможностью правки листов до 30 мм — это высокотехнологичное оборудование, необходимое на предприятиях, где требуется идеальная плоскостность толстых стальных листов перед дальнейшей обработкой.
Она обеспечивает высокую производительность, точность и надёжность при работе с ответственными конструкциями.
