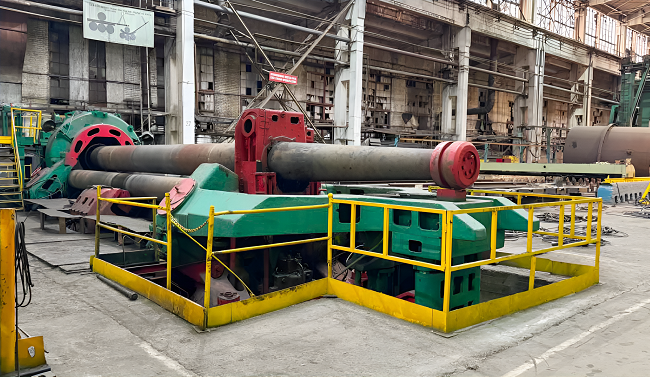

Вальцегибочный станок для гибки листов
Габариты обрабатываемых листов:
- Толщина: до 60 мм
- Ширина: до 3 000 мм
- Длина: до 12 000 мм
- Диаметр обечайки: от 2 500 мм до 6 000 мм
Такой станок предназначен для гибки толстых стальных листов в цилиндры (обечайки) — например, для сосудов высокого давления, котлов, корпусов судов, дымовых труб, резервуаров.
Тип оборудования:
Четырёхвалковый вальцегибочный станок
Почему 4 валка?
- Позволяет полностью закрыть цилиндр без предварительной гибки на прессе
- Упрощает процесс: нет необходимости в дополнительных операциях
- Высокая точность и производительность
Для толщины 60 мм и ширины 3 м используются только гидравлические четырёхвалковые станки с ЧПУ
Ключевые технические характеристики:
|
|
|
|---|---|
|
Макс. толщина листа (сталь S355) |
60 мм |
|
Мин. толщина |
6–10 мм |
|
Макс. ширина листа |
3 000 мм |
|
Макс. длина листа |
12 000 мм |
|
Мин. диаметр обечайки |
2 500 мм |
|
Макс. диаметр обечайки |
6 000 мм(до Ø∞ — конусы и полукруги) |
|
Диаметр валков |
300 – 500 мм |
|
Материал валков |
Инструментальная сталь (42CrMo4, 40ХНМА), закалённые |
|
Привод |
Гидравлический (двойной/тройной контур) |
|
Усилие поджима бокового валка |
до 2 000 тонн |
|
Управление |
ЧПУ (Siemens, Fanuc, Mitsubishi) |
|
Функции ЧПУ |
Автоматическая подача, расчёт развёртки, контроль зазоров, память программ |
|
Скорость подачи |
2–8 м/мин (регулируемая) |
|
Точность диаметра |
±1–2 мм |
Принцип работы (четырёхвалкового станка):
- Нижний валок неподвижен — служит опорой.
- Верхний валок опускается — создаёт начальный изгиб.
- Боковой валок перемещается горизонтально — формирует цилиндр.
- Лист продвигается через валки — происходит постепенная гибка.
- Край листа проходит без перегиба — не требуется предварительная гибка на прессе.
Преимущество перед трёхвалковыми: не нужно "загибать" края отдельно.
Возможности станка:
- Гибка цилиндров (обечаек) диаметром 2,5–6 м
- Изготовление конических деталей
- Гибка профильных заготовок (при сменных валках)
- Работа с:
- Углеродистой сталью (Ст3, 20, 45)
- Низколегированной (09Г2С, 16ГС)
- Нержавеющей (12Х18Н10Т — до 30–40 мм)
- Жаропрочной и ударопрочной сталью
Области применения:
- Сосуды высокого давления (СВД)
- Котлы ТЭЦ, АЭС
- Дымовые и технологические трубы
- Корпуса судов, платформ
- Роторы, барабаны, коллекторы
- Металлоконструкции большого диаметра
Конструктивные особенности:
- Жёсткая станина из литой стали или сварной конструкции
- Автоматическая система смазки валков
- Система удаления окалины
- Защитные кожухи и световые барьеры безопасности
- Интеграция с рольгангами и манипуляторами
- Подключение к ERP/MES системам (на современных моделях)
Требования к эксплуатации:
- Фундамент: глубокий, усиленный (до 6–8 метров)
- Электроснабжение: 660 В / 3-фазное, мощность до 500 кВт
- Гидравлическая станция: отдельное помещение
- Подъёмный кран: ≥ 50 тонн
- Рольганги: для подачи 12-метровых листов
- Обученный персонал и инженер ЧПУ
Преимущества четырёхвалкового станка:
- Полная автоматизация процесса
- Высокая точность и повторяемость
- Отсутствие необходимости в предварительной гибке
- Возможность изготовления замкнутых цилиндров
- Совместимость с CAD/CAM-системами
Вальцегибочный станок для листов до 60 мм толщиной, 3 000 мм шириной и 12 000 мм длиной, с возможностью изготовления обечаек от Ø2 500 до Ø6 000 мм — это уникальное сверхтяжёлое оборудование, используемое на стратегических предприятиях.
Он обеспечивает высокую точность, производительность и надёжность при изготовлении крупногабаритных металлоконструкций.
