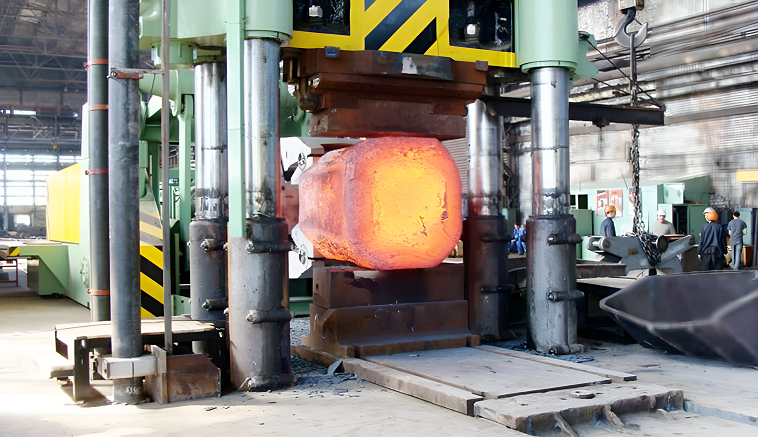

Прессы гидравлические ковочные
Усилие: 2 000 – 6 000 тонн
Это сверхмощные прессы, используемые для горячей и холодной объёмной штамповки, а также ковки крупных заготовок из стали, сплавов, титана, алюминия и других металлов. Такие прессы относятся к тяжёлому и уникально-технологическому оборудованию, установленному на крупнейших машиностроительных, металлургических и оборонных предприятиях.
Назначение
Гидравлические ковочные прессы в диапазоне 2 000–6 000 тонн применяются для:
- Ковки поковок большого веса (до 10–20 тонн)
- Объёмной штамповки деталей сложной формы
- Изготовления заготовок для:
- Турбин (паровых, газовых, авиационных)
- Корабельных валов
- Коленчатых валов
- Кривошипных прессов
- Авиационных шасси
- Деталей ракетно-космической техники
Конструкция пресса
Тип привода
|
Гидравлический (на масле или воде)
|
Усилие
|
2 000 – 6 000 тонн (20–60 МН)
|
Рабочий ход ползуна
|
800 – 2 500 мм
|
Скорость хода
|
Регулируемая: от 1 до 100 мм/сек
|
Количество цилиндров
|
1–4 (в зависимости от конструкции)
|
Рама
|
Вертикальная станина из литой стали или сварной конструкции повышенной жёсткости
|
Управление
|
ЧПУ (Siemens, Bosch Rexroth), автоматический цикл
|
Охлаждение и смазка
|
Автоматическая система СОЖ и подачи масла
|
Преимущества гидравлических прессов перед механическими:
- Плавное нарастание усилия (нет "удара", как у молотов)
- Возможность точного контроля скорости и давления
- Более равномерная деформация металла
- Подходит для сложных операций: вытяжка, осадка, прошивка, обжим
- Высокая повторяемость при серийном производстве
Примеры изготавливаемых деталей:
|
|
|
Поковка коленвала
|
Сталь 42ХМ, 34ХН3М
|
до 8 т
|
Диск турбины ГТД
|
Жаропрочные сплавы (ИП, ВЖ)
|
до 5 т
|
Шестерня редуктора
|
40ХН2МА, 37ГР
|
до 6 т
|
Фланец трубопровода
|
09Г2С, 15ХМ
|
до 3 т
|
Заготовка под штамповку
|
Титан ВТ6, ВТ9
|
до 2 т
|
Основные операции на прессе:
|
|
Осадка
|
Уменьшение высоты заготовки с увеличением площади
|
Протяжка
|
Удлинение заготовки за счёт уменьшения сечения
|
Прошивка
|
Получение отверстий в массивных заготовках
|
Гибка
|
Деформация под углом
|
Штамповка
|
Формование детали в матрице под давлением
|
Требования к эксплуатации:
- Фундамент — глубокий, усиленный (до 10 метров)
- Электроснабжение — мощное (до 2–5 МВт)
- Гидравлическая станция — отдельное помещение
- Подъёмно-транспортное оборудование — краны 100+ тонн
- Термическое оборудование — печи нагрева заготовок (до 1200 °C)
Сравнение с молотовыми установками:
|
|
|
Усилие
|
Постоянное, контролируемое
|
Импульсное, ударное
|
Точность
|
Высокая
|
Ниже
|
Шум и вибрация
|
Низкие
|
Очень высокие
|
Энергопотребление
|
Выше
|
Ниже
|
Качество поковки
|
Лучшее (равномерная структура)
|
Хорошее
|
Оборудование
|
Дорогое, сложное
|
Дешевле, проще в обслуживании
|
Гидравлические ковочные прессы с усилием 2 000 – 6 000 тонн — это ключевое оборудование для производства крупногабаритных поковок и штамповок в энергетике, авиастроении, судостроении и оборонной промышленности. Они обеспечивают высокую точность, качество металла и возможность автоматизации процесса.
